Detalhes do produto:
Condições de Pagamento e Envio:
|
Material: | Ferro de cinza HT250 | Nome: | Placa de banco de ensaio de superfície do ferro de placa de base dos coordenadores interiores da dur |
---|---|---|---|
Densidade: | 7.3-7.85 | Temperatura de moderação: | 600-700 graus |
revestimento de superfície: | fazer à máquina | Tratamento de envelhecimento: | Envelhecimento dois de moderação artificial |
Método de moldação: | Carcaça de areia | Padrão: | GB4986-85 |
Dureza: | HB160-240 | ||
Realçar: | placas de cama do ferro fundido da carcaça de areia,placas de cama do ferro fundido do alto densidade,tabela da superfície do ferro fundido gb4986-85 |

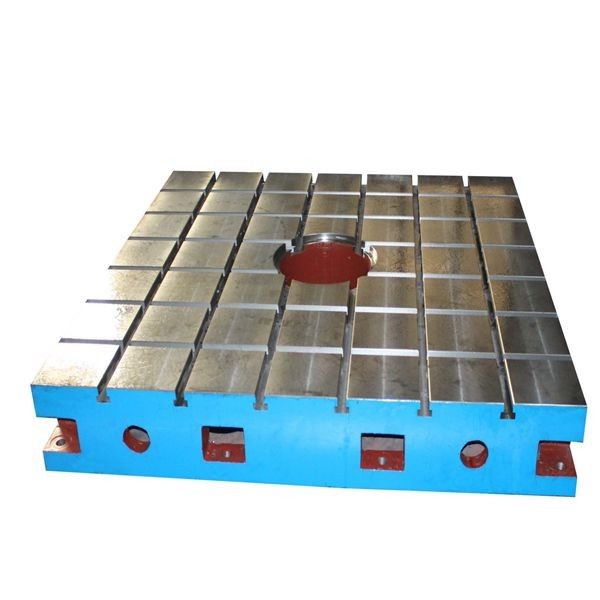

Placa da superfície do ferro fundido
A plataforma do ferro fundido é referida como a plataforma, que é chamada igualmente a placa do ferro fundido. Aquela é a ferramenta de medição da referência básica do plano para a inspeção do workpiece, o risco, o equipamento da eliminação de erros, o conjunto, a solda e a rebitação. As plataformas do ferro fundido são classificadas em 0, em 1, em 2 e em 3 de acordo com níveis da precisão. Geralmente, as placas da classe 0, da classe 1, e da classe 2 são usadas como placas lisas para plataformas da inspeção. As plataformas para a classe 3 são usadas para o risco, o conjunto, a soldadura, e a rebitação. São amplamente utilizados na fabricação da maquinaria, na engenharia química, no hardware, no espaço aéreo, no petróleo, na fabricação do automóvel, na fabricação da instrumentação e nas outras indústrias.
Acessórios do apoio da instalação da plataforma do ferro fundido: suportes da plataforma, chifres do ajuste, âncoras de terra, jaques, etc. Ao instalar, deve ser ajustada ao nível e a carga é distribuída em cada fulcro. Quando a temperatura ambiental é usada, a vibração deve ser evitada.
Aplicação | disposição da precisão, conjunto, verificação de tabelas, grandes bases do dispositivo elétrico ou da máquina, placas da instalação, placas da análise laboratorial, ou superfícies estáveis para os sistemas óticos etc. |
Campo | Maquinaria, automóvel, maquinaria agrícola, metalurgia, mina, produção de eletricidade, construção naval, o espaço aéreo, instrumento |
Especificação | one-piece≤4000-10000mm ou PARA PERSONALIZAR |
Material | Ferro fundido de grande resistência (HT200-HT300) |
Padrão de fabricação | GB4986-85 JB/T7974-1999 |
Categoria da precisão | 0, 1, 2, categoria 3 |
Padrão da precisão | JJG117-2005 |
Tratamento de superfície | revestimento-trituração de raspagem da mão ou revestimento à terra |
Processo de manufatura | Projeto do CAD, de areia da resina molde, derretimento, moldação, tratamento térmico, processamento mecânico, tratamento de superfície, empacotamento, e expedição |
Dureza | HB170-240 |
Características | Elevada precisão, resistência de desgaste, uso repetido, vida útil longa (sobre 50 anos), aplicação larga |
Pacote | Caixa de madeira |
Precisão: De acordo com a execução nacional dos regulamentos do exame da medida dos padrões,
são respectivamente 1,2,3, muito bem polimento.
Especificação (milímetros) | Tolerância do nivelamento (um) | |||
Grade1 | Grade2 | Categoria 3 | Plano de Finihs | |
400x400 | 12 | 24 | ||
600x400 | 14 | 28 | ||
800x500 | 16 | 32 | 80 | |
900x600 | 16 | 32 | 80 | |
1000x750 | 18 | 36 | 90 | |
1000x1000 | 20 | 39 | 96 | |
1500x1000 | 25 | 48 | 120 | |
2000x1000 | 26 | 52 | 129 | |
2000x1500 | 56 | 140 | ||
2000x2000 | 60 | 152 | 230 | |
2500x1500 | 68 | 168 | 248 | |
3000x1000 | 174 | 248 | ||
3000x2000 | 184 | 275 | ||
3000x3000 | 210 | 300 | ||
4000x1000 | 210 | 300 | ||
4000x2000 | 219 | 310 | ||
4000x3000 | 240 | 360 | ||
5000x2000 | 255 | 375 | ||
5000x3000 | 287 | 420 | ||
6000x2000 | 293 | 430 | ||
6000x3000 | 308 | 460 | ||
8000x2000 | 370 | 520 | ||
8000x3000 | 382 | 570 |
Uso:
(1) apropriado para vários inspeçãos e planos da avaliação de desempenho para a medida da precisão.
(2) usado extensamente como a avaliação de desempenho da medida para a inspeção da máquina-instrumento e para inspecionar
precisão da dimensão ou diferença de corrida com a função de executar o lineation preciso.
(3) é uma ferramenta de medição essencial na fabricação da máquina.
